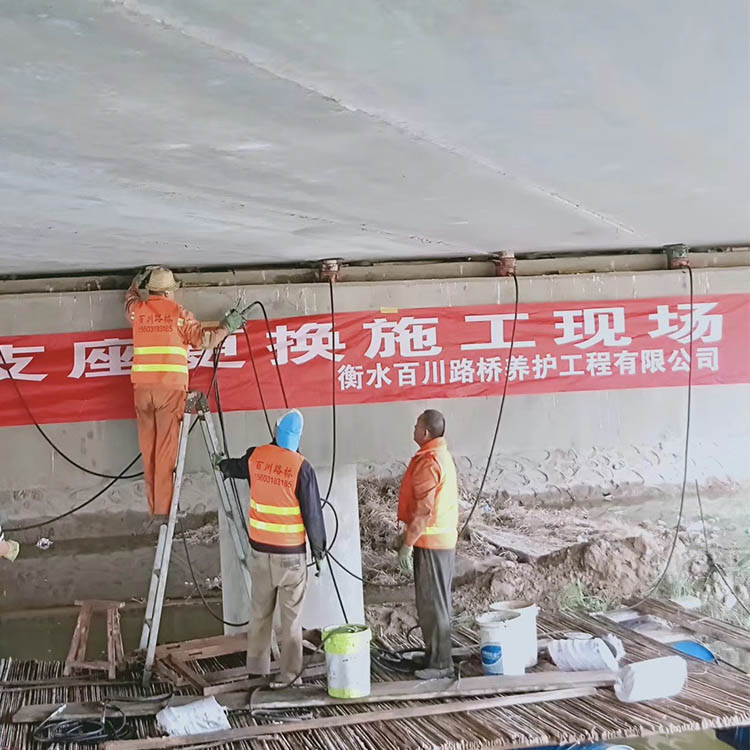

橋梁支座PLC同步頂升更換糾偏施工

在支承墊石上按設計圖標出支座位置中心線，同時在橡膠支座上也標上十字交叉中心線。將橡膠支座安放在墊石上，使支座的中心線與墩臺上的設計位置中心線重合，支座就位準確。

架梁落梁時，T型梁的總軸線應同支座中心線相重合，板梁與箱梁的縱軸線應與支座中心線相平行。為落梁準確，在架一跨橋梁或箱梁時，可在梁底畫好兩個支座的十字位置中心線，在梁的端立面上標出兩個支座位置中心線的垂直線，落梁時同墩臺上的劃線位置中心線相吻合(圖1-8）。以后數跨以一跨為基礎落梁。架梁落梁時應平穩，防止支座偏心受壓或產生初始剪切變形。

在安裝T型梁支座時，若支座比梁肋底寬，則應在支座與梁底之間加設比支座略大的鋼筋混凝土墊塊或厚鋼板作過渡，以免橡膠支座局部超載、應力集中。該鋼筋混凝土墊塊或鋼板應同梁底用環氧樹脂砂漿粘接。

橡膠支座安裝落梁后，一般情況下，其頂面應保持水平，傾斜度不得超過5’。

橡膠支座安裝時的調整

橡膠支座安裝后，若發現下述情況，應及時調整：

a.個別支座脫空，出現不均勻受力；

b.支座發生較大的初始剪切變形；

c.支座壓偏嚴重，局部受壓，側面凸出異常，而局部脫空。

調整方法：一般可用千斤頂頂起梁端，在支座上下表面涂一層水泥砂漿（或環氧樹脂砂漿）。再次落梁，在重力作用下支座上下表面相互平行，且同梁底、墩臺頂面全部密貼；同時使一片梁兩端的支座處于同一平面內，梁的縱向傾斜度應加以控制，以支座不產生明顯初始剪切變形為佳。
